太阳能接线盒测试仪价格 光伏二极管检测方法

添加时间:2024-02-20 09:42:01   浏览次数:252

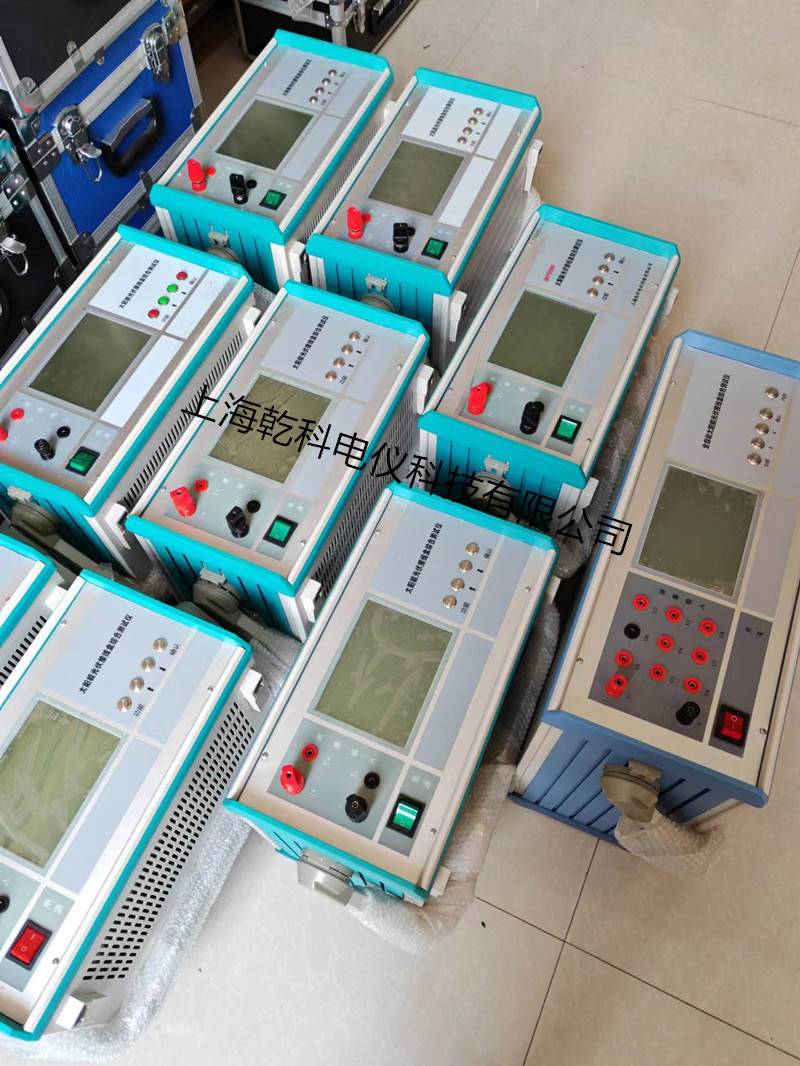

QK9008B太阳能光伏接线盒综合测试仪,又名二极管参数测试仪;是新一代的智能型自动多功能测试仪。
       产品优点

1:该产品使用单片机控制,智能测试。采用高速A/D转换器,测试转换在10ms内完成,从而达到快速测试。

2:采用线性电源,电压,电流稳定时间都在10ms内,而采用开关电源的测试仪都在200ms以上。高速测试,因而测试数据更加准确反应被测试制品真实性能,避免了长时间加载导致的漂移。

3:多功能,本机为全自动测试仪,可以实现模拟全自动及全自动测试。完全避免了对二极管的漏检、对接线盒开路、短路、不合格、损坏、极性接反及焊接不良的等不合格接线盒准确判断。

4.仪器采用开尔文四端子测试,有效消除引线电阻和接触电阻对测量结果的影响,可测量VF、IR、VR、δVR的常温值,也可测量VF、IR、VR、δVR的高温值,一并显示常温与高温测试数值的变化量。高温测量不需外加加温设备。方法是本机对二极管的VFIRVDR进行常温测试后,对二极管施加几秒钟的超稳态额定电流,使二极管结温迅速接近或达到允许结温TjM,再马上检测VFIRVDR 的高温值及常温与高温值的变化量,利用二极管热敏参数作为失效判据,剔除热阻大,瞬间热开路,高温漏电流大等热不稳定性二极管。

技术参数:

1. 正向压降测试:

IF:0.1A-30A

VF:1mV-5V分辨率:1mV

VF精度:1%±2个字

2. 反向漏电流测试

VR:5-250V

IR:1uA-10mA分辨率: 1uA

IR精度:2%±2个字

3. 击穿电压测试

VR:5-250V

IR1:10uA-2mA

    精度:1%±2个字

     4.击穿电压差测试:

ΔVR:0.1V-20V

IR1:10uA-2mA;TR2:10uA-2mA

    精度:1%±2个字

    5.二极管反接或损坏提示。

    6. 工作电源: 220V±10% 50Hz

功能与特点:

1.全中文界面,操作简便。

2.器件的测试条件及判数据可编辑20组数据保存在系统中,并可修改。测试时方便调用。同型号可连续检测,测试口有否被测器件自动识别。

3.自动检测二极管VF、IR、VR、δVR的常温值、通流温升测试。通流温升试验可测量常温与高温变化量,并测试每只二极管的全部参数,每只个接线盒整个过程次性完成。若只测常温参数,每只二极管只需0.1秒左右。测试结束显示全部测量数据;接线盒有器件不合格自动显示,并清晰显示不合格信息。

4、 导通直流电阻测试,可以通过测试导线的电阻值判断接线盒引线是否短芯、是否铆压可靠等。
