振动校准仪工作原理 振动校验仪价格

添加时间:2024-02-17 10:22:53   浏览次数:225

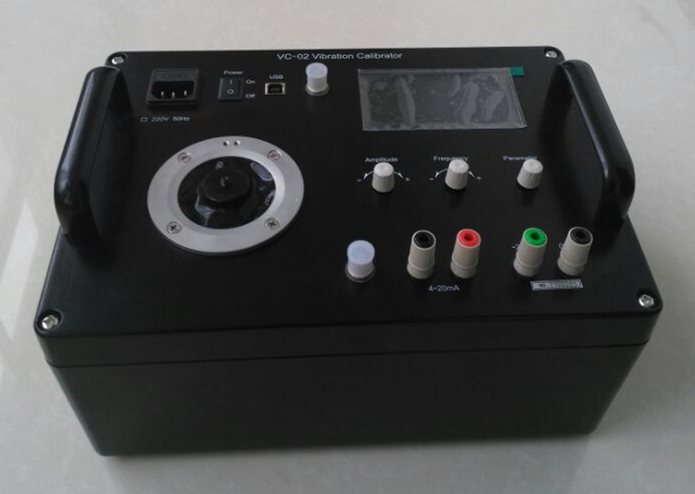

      QKVC-02振动校准仪,又称振动校验仪;产品由激振器、标准传感器、信号发生器、功率放大器、信号调理器及数字控制显示电路于一体,具有体积小、结构稳定牢固、精度高、操作简单、使用方便等特点,是一种功能齐全、性价比较高的可用于工业现场或实验室的振动校准设备。它可对多种类型的振动传感器,如加速度传感器、磁电式速度传感器及电涡流式传感器进行校准,也可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。

技术指标

  准确度(使用标准石英加速度计测量数据):

加速度(30Hz到2kHz)          ±5%

加速度(20Hz到10kHz)         ±1dB

速度(30Hz到630Hz)           ±5%

位移(30Hz到200Hz)           ±5%

幅值线性度(160Hz)           <1%<>

振动信号频率:10Hz -10KHz(正弦信号), 频率精度:<0.05hz>

被测传感器重量: 200克

被测传感器类型:

         1)电荷输出型加速度传感器

         2)内置IEPE电压输出型加速度传感器

         3)电压输出型加速度传感器

         4)4-20mA加速度、速度传感器

         5)电涡流传感器

输入:电荷型≤±3000Pc

电压型≤±3000mV

振动幅度范围(液晶屏显示数值为有效值):

加速度(m/S2):  ≤50.00

速  度(mm/S):  ≤150.00

位  移(μm):   ≤1500

振动幅值与负荷量

    因为QKVC-02振动传感器校准仪所使用的台体较小,所以在不同频率下校准不同传感器(不同重量)时,校准仪所能输出的幅值也不相同。振动幅值与负荷量是指在某一频率下,被校准传感器为某一重量时,校准仪所能输出的加速度、速度或位移值,具体指标请参考下表,表格中所有值均为有效值(RMS),

重量



频率

≤100克

≤200克

a(m/S2)

v(mm/S)

d(μm)

a(m/S2)

v(mm/S)

d(μm)

10Hz

5

80

1200

5

80

1200

20Hz

20

150

1200

20

150

1200

40Hz

50

200

800

30

100

500

80Hz

50

100

200

30

60

120

160Hz

50

50

50

30

30

30

320Hz

50

25

12

30

15

7

630Hz

50

12

3

40

10

2.5

1KHz

50

8

*

40

6

*

2KHz

50

4

*

30

*

*

4KHz

50

*

*

30

*

*

6KHz

50

*

*

30

*

*

8KHz

50

*

*

30

*

*

10KHz

50

*

*

30

*

*

*在频率较高时,振动速度、位移数值很小。

传感器安装方式:L5螺钉

2.9.工作温度: 0~50℃

2.10.供电方式:AC220V ±10% 50~60Hz

2.11. 外形尺寸:300mm×210mm×130mm
